软件分析实验笔记丨A5

课程网站为Static Program Analysis | Tai-e

本次实验为作业 5：非上下文敏感指针分析

作业目标

为 Java 实现非上下文敏感的指针分析。
为指针分析实现一个调用图的实时构建算法。

在本次作业中，我们将在 Tai-e 上为 Java 实现一个非上下文敏感的指针分析，并在指针分析的过程中实时构建调用图。如果实现正确，该调用图会比用类层次结构分析（CHA）建立的更加精确。

在本次作业中，我们将学习如何处理课上没有涉及的一些 Java 特性，即静态字段、数组和静态方法，这样我们的指针分析就可以处理 Java 中所有类型的指针了。

新的分析规则

在这一节中，我们引入新的指针分析规则来处理静态字段、数组索引和静态方法调用。

静态字段的处理很简单：我们只需要在静态字段和变量之间传值。我们用 T.f 表示静态字段 T.f 的指针，然后定义如下规则来处理静态字段的 store 和 load：

类型	语句	规则	PFG 边
Static Store	T.f = y		T.f ← y
Static Load	y = T.f		y ← T.f

常规指针分析不区分对不同数组索引（位置）的 load 和 store。假设 o_i 代表一个数组对象，那么我们用 o_i[∗] 表示一个指向数组中所有对象的指针（无论保存在数组的什么位置）。基于这样的处理，我们定义了数组 store 和 load 的规则：

类型	语句	规则	PFG 边
Array Store	x[i] = y		o_u[*] ← y
Array Load	y = x[i]		y ← o_u[*]

静态方法的处理与实例方法大体相同，除了（1）我们不需要在 receiver object 上进行 dispatch 以解析（resolve）出被调用的方法，（2）我们不需要传 receiver object。因为静态方法的处理不需要考虑 receiver object，因此它的处理规则也比实例方法更简单：

类型	语句	规则	PFG 边
Static Call	r = T.m(a1,...,an)		a₁ → m_p1 ... a_n → m_pn r ← m_ret

实现

实现 Solver 类

我们已经在 Solver.initialize() 中初始化了 worklist、指针流图和调用图，并将它们存在 Solver 的字段 worklist、pointerFlowGraph 和 callGraph 中，这样我们就可以操作它们了。当我们建立调用图时，可以使用前面作业中介绍的 DefaultCallGraph 的 API 来修改调用图。主要实现以下五个API。

void addReachable(JMethod)

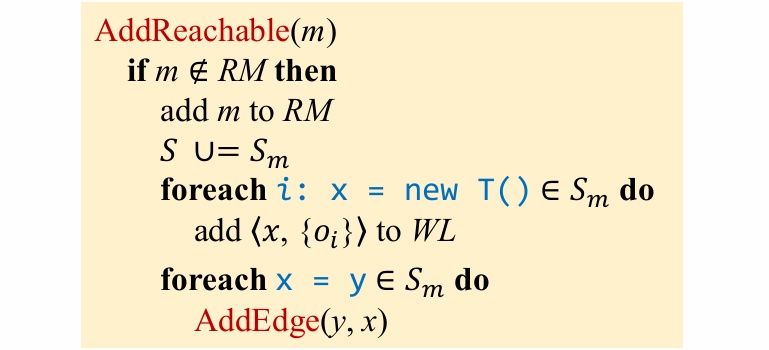

这个方法实现了 AddReachable 函数。

这里要再了解七个类，Var 、JField 、Obj 、HeapModel 、PointsToSet 、Pointer 、PointerFlowGraph 。其中，Var 在之前已经见过，不过这里提供了一些方便的API来查找相关语句。例如，假设我们在分析下面的代码片段：

x = y;
x.h = a;
x.g = z;
a = x.f;
b = y.f;
c = x.m();
d[i] = c;
e = d[i];

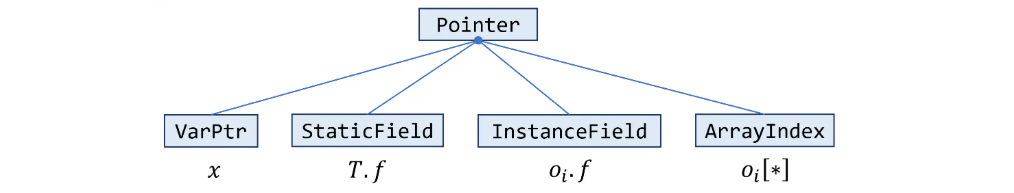

如果 var 代表变量 x，那么 **var.getStoreFields()** 返回第 2 行和第 3 行的两个字段 store 语句，**var.getLoadFields()** 返回第 4 行的字段 load 语句，**var.getInvokes()** 返回第 6 行的实例调用；如果 var 代表变量 d，那么 **var.getStoreArrays()** 返回第 7 行的数组 store 语句，**var.getLoadArrays()** 返回第 8 行的数组 load 语句；**JField** 表示程序中的各个字段；**Obj** 表示指针分析中的抽象对象，即指针集（points-to sets）中的对象；**HeapModel** 表示堆模型（即堆抽象），它用来对堆对象进行建模。给定一个 New 语句（即创建点 allocation site），我们可以使用 HeapModel 的 **getObj(New)** 方法来获得与它对应的抽象对象（即 Obj），我们在这里其实采用了创建点抽象，所以该方法为每个 New 语句返回一个唯一的抽象对象；**PointsToSet** 表示指针集，即指针分析中的 `Obj` 集合。它是可迭代的，也就是说，我们可以通过 for 循环来迭代一个指针集中的所有对象；**Pointer** 表示分析中的指针，即 PFG（指针流图，pointer flow grpah）中的节点。每个指针都与一个指针集相关联，你可以调用 `getPointsToSet()` 来获得这个指针集。这个类有四个子类；

PointerFlowGraph 表示程序的指针流图。它还维护着从变量、静态字段、实例字段、数组索引到相应指针（即 PFG 节点）的映射，因此我们可以利用这个类的 API 获得各种指针。

提示：

不要忘记在该方法中处理静态字段 loads/stores 和静态方法调用。
可以通过如下方法获得 LoadField/StoreField 语句要 load/store 的字段：
```
LoadField stmt = ...;
JField field = stmt.getFieldRef().resolve();
```
为了实时建立调用图，我们需要解析方法调用的被调用者。出于方便，提供了 Solver.resolveCallee(Obj,Invoke) 来解析 Java 中静态调用、虚调用、接口调用和特殊调用（static, virtual, interface, and special invocations）的被调用者。
在 addReachable() 中，对于不同种类的语句，我们需要使用不同的逻辑来处理。实现这种需求的一个合理方式是访问者模式。Tai-e 的 IR 天然支持访问者模式。具体来说，Tai-e 提供了 pascal.taie.ir.stmt.StmtVisitor 类，这是所有 Stmt 访问者的通用接口，它为所有种类的语句都声明了访问操作。另外，Stmt 的非抽象子类都实现了 accept(StmtVisitor) 方法，因此它们可以回调来自具体访问者的访问操作。
在 Solver 中，我们为 Stmt 访问者提供了代码框架（即内部类 StmtProcessor），并在 initialize() 中创建了它的实例，并将该实例存在字段 stmtProcessor 中。如果你选择通过访问者模式实现 addReachable() 的逻辑，那么应该在类 stmtProcessor 中实现相关的 visit(…) 方法，并使用它来处理可达方法中的语句。在这次作业中，visit(…) 方法的返回值被忽略，因此在实现 visit(…) 方法时只需要返回 null。

private void addReachable(JMethod method) {
    // TODO - finish me
    if(!callGraph.contains(method)){
        // add m to RM
        callGraph.addReachableMethod(method);
        // S ∪= Sm
        for(Stmt s : method.getIR().getStmts()){
            // 交给访问者模式处理
            s.accept(stmtProcessor);
        }
    }
}

class StmtProcessor implements StmtVisitor<Void>

这里是对 addReachable 中的不同的 stmt 类型的处理

private class StmtProcessor implements StmtVisitor {
    // TODO - if you choose to implement addReachable()
    //  via visitor pattern, then finish me
    @Override
    public Void visit(New stmt) {
        // new 语句
        Obj o = heapModel.getObj(stmt);
        VarPtr varPtr = pointerFlowGraph.getVarPtr(stmt.getLValue());
        workList.addEntry(varPtr,new PointsToSet(o));
        return null;
    }
    @Override
    public Void visit(Copy stmt) {
        // 赋值语句
        VarPtr lVarPtr = pointerFlowGraph.getVarPtr(stmt.getLValue());
        VarPtr rVarPtr = pointerFlowGraph.getVarPtr(stmt.getRValue());
        addPFGEdge(rVarPtr,lVarPtr);
        return null;
    }
    @Override
    public Void visit(LoadArray stmt) {
        // 数组 load
        return null;
    }
    @Override
    public Void visit(StoreArray stmt) {
        // 数组 store
        return null;
    }
    @Override
    public Void visit(LoadField stmt) {
        if(stmt.isStatic()){
            // 这里只对静态处理
            // 字段 load
            VarPtr lVarPtr = pointerFlowGraph.getVarPtr(stmt.getLValue());
            StaticField rStaticField = pointerFlowGraph.getStaticField(stmt.getFieldRef().resolve());
            addPFGEdge(rStaticField,lVarPtr);
        }
        return null;
    }
    @Override
    public Void visit(StoreField stmt) {
        if(stmt.isStatic()){
            // 字段 store
            VarPtr rVarPtr = pointerFlowGraph.getVarPtr(stmt.getRValue());
            StaticField lStaticField = pointerFlowGraph.getStaticField(stmt.getFieldRef().resolve());
            addPFGEdge(rVarPtr,lStaticField);
        }
        return null;
    }
    @Override
    public Void visit(Invoke stmt) {
        // 这里类似于 ProcessCall 的处理，不过是静态方法
        if(stmt.isStatic()){
            // 同样这里只对静态方法调用处理
            Var lVar = stmt.getLValue();
            JMethod m = resolveCallee(null,stmt);
            Edge edge = new Edge<>(CallKind.STATIC,stmt,m);
            if(callGraph.addEdge(edge)){
                // 如果添加边成功，说明边不在 CG 中
                addReachable(m);
                InvokeExp invoke = stmt.getInvokeExp();
                for(int i = 0; i < invoke.getArgCount(); i++){
                    // 参数到参数的传递
                    VarPtr aPtr = pointerFlowGraph.getVarPtr(invoke.getArg(i));
                    VarPtr pPtr = pointerFlowGraph.getVarPtr(m.getIR().getParam(i));
                    addPFGEdge(aPtr,pPtr);
                }
            }
            if(lVar != null){
                // 有返回值对返回值做相应处理
                for(Var ret : m.getIR().getReturnVars()){
                    VarPtr retPtr = pointerFlowGraph.getVarPtr(ret);
                    VarPtr lPtr = pointerFlowGraph.getVarPtr(lVar);
                    addPFGEdge(retPtr,lPtr);
                }
            }
        }
        return null;
    }
}

void addPFGEdge(Pointer,Pointer)

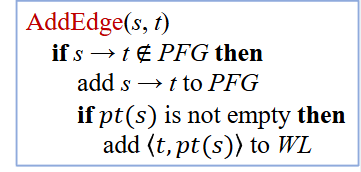

这个方法实现了 AddEdge 函数。

private void addPFGEdge(Pointer source, Pointer target) {
    // TODO - finish me
    if(pointerFlowGraph.addEdge(source,target)){
        if(!source.getPointsToSet().isEmpty()){
            // pt(s) 不为空就加入 WL
            workList.addEntry(target,source.getPointsToSet());
        }
    }
}

void analyze()

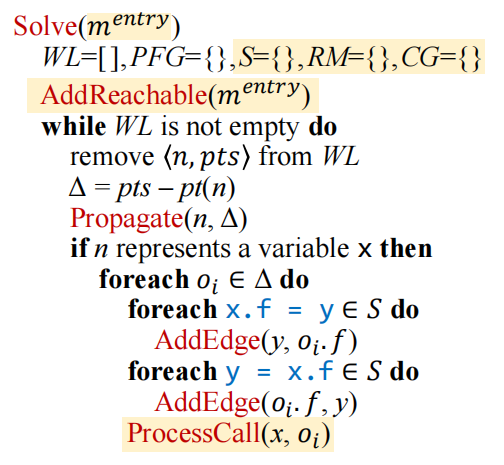

这个方法实现了 Solve 函数的主要部分，即 while 循环部分。

private void analyze() {
    // TODO - finish me
    while(!workList.isEmpty()){
        WorkList.Entry entry = workList.pollEntry();
        Pointer n = entry.pointer();
        PointsToSet pts = entry.pointsToSet();
        PointsToSet delta = propagate(n, pts);
        if(n instanceof VarPtr varPtr){
            Var v = varPtr.getVar();
            for(Obj o : delta){
                for(StoreField storeField : v.getStoreFields()){
                    VarPtr rVarPtr = pointerFlowGraph.getVarPtr(storeField.getRValue());
                    InstanceField field = pointerFlowGraph.getInstanceField(o,storeField.getFieldRef().resolve());
                    addPFGEdge(rVarPtr,field);
                }
                for(LoadField loadField : v.getLoadFields()){
                    VarPtr lVarPtr = pointerFlowGraph.getVarPtr(loadField.getLValue());
                    InstanceField field = pointerFlowGraph.getInstanceField(o,loadField.getFieldRef().resolve());
                    addPFGEdge(field,lVarPtr);
                }
                for(StoreArray storeArray : v.getStoreArrays()){
                    VarPtr rVarPtr = pointerFlowGraph.getVarPtr(storeArray.getRValue());
                    ArrayIndex index = pointerFlowGraph.getArrayIndex(o);
                    addPFGEdge(rVarPtr,index);
                }
                for(LoadArray loadArray : v.getLoadArrays()){
                    VarPtr lVarPtr = pointerFlowGraph.getVarPtr(loadArray.getLValue());
                    ArrayIndex index = pointerFlowGraph.getArrayIndex(o);
                    addPFGEdge(index,lVarPtr);
                }
                processCall(v,o);
            }
        }
    }
}

PointsToSet propagate(Pointer,PointsToSet)

这个方法合并了算法中的两个步骤。它首先计算差集（Δ=pts−pt(n)），然后将 pts 传播到 pt(p) 中。它返回 Δ 作为调用的结果。

private PointsToSet propagate(Pointer pointer, PointsToSet pointsToSet) {
    // TODO - finish me
    PointsToSet ptn = pointer.getPointsToSet();
    PointsToSet delta = new PointsToSet();
    // 计算 Δ
    for(Obj o : pointsToSet){
        if(!ptn.contains(o)){
            ptn.addObject(o);
            delta.addObject(o);
        }
    }
    if(!delta.isEmpty()){
        for(Pointer p : pointerFlowGraph.getSuccsOf(pointer)){
            // 传播 n 的新指向关系给他 PFG 上的后继
            workList.addEntry(p,pointsToSet);
        }
    }
    return delta;
}

void processCall(Var,Obj)

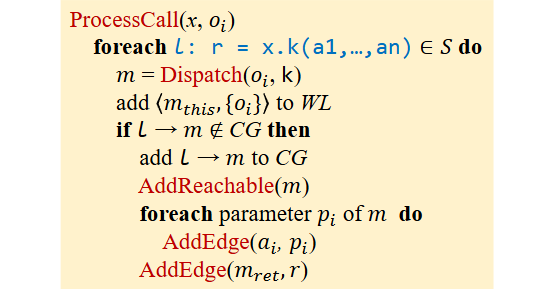

这个方法实现了 ProcessCall 函数。

private void processCall(Var var, Obj recv) {
    // TODO - finish me
    for(Invoke invoke : var.getInvokes()){
        // 不用判断调用类型，这里都是非静态方法
        JMethod m= resolveCallee(recv,invoke);
        VarPtr thisPtr = pointerFlowGraph.getVarPtr(m.getIR().getThis());
        workList.addEntry(thisPtr,new PointsToSet(recv));
        Edge edge = null;
        // 加边的类型
        if(invoke.isDynamic()){
            edge = new Edge<>(CallKind.DYNAMIC,invoke,m);
        }else if(invoke.isInterface()){
            edge = new Edge<>(CallKind.INTERFACE,invoke,m);
        }else if(invoke.isVirtual()){
            edge = new Edge<>(CallKind.VIRTUAL,invoke,m);
        }else if(invoke.isSpecial()){
            edge = new Edge<>(CallKind.SPECIAL,invoke,m);
        }else {
            edge = new Edge<>(CallKind.OTHER,invoke,m);
        }
        if(callGraph.addEdge(edge)){
            addReachable(m);
            InvokeExp invokeExp = invoke.getInvokeExp();
            for(int i = 0; i < invokeExp.getArgCount(); i++){
                // 参数到参数的传递
                VarPtr aPtr = pointerFlowGraph.getVarPtr(invokeExp.getArg(i));
                VarPtr pPtr = pointerFlowGraph.getVarPtr(m.getIR().getParam(i));
                addPFGEdge(aPtr,pPtr);
            }
            Var lVar = invoke.getLValue();
            if(lVar != null){
                // 有返回值对返回值做相应处理
                for(Var ret : m.getIR().getReturnVars()){
                    VarPtr retPtr = pointerFlowGraph.getVarPtr(ret);
                    VarPtr lPtr = pointerFlowGraph.getVarPtr(lVar);
                    addPFGEdge(retPtr,lPtr);
                }
            }
        }
    }
}

总结
